ATC-Maschinen

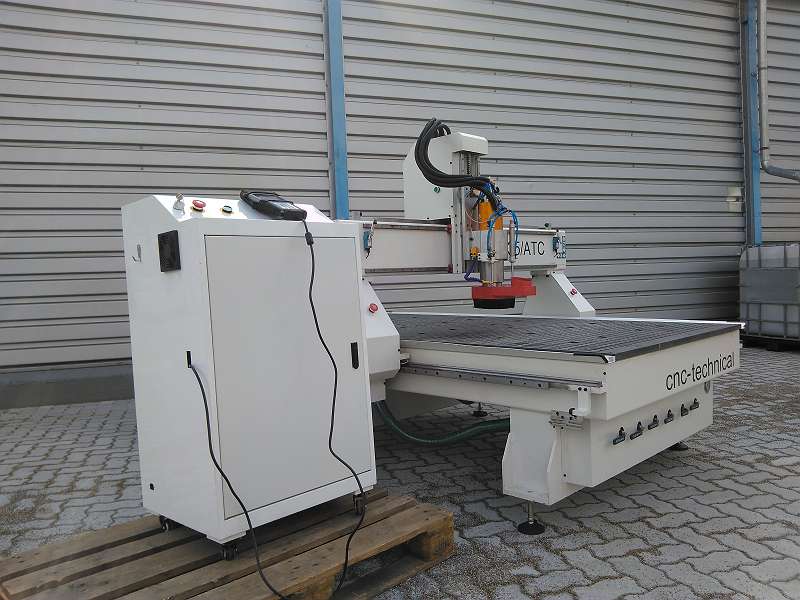

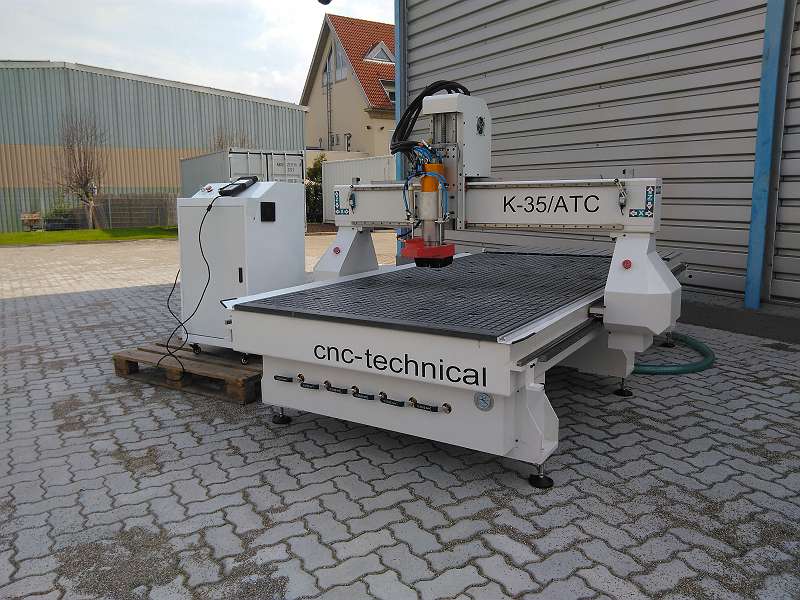

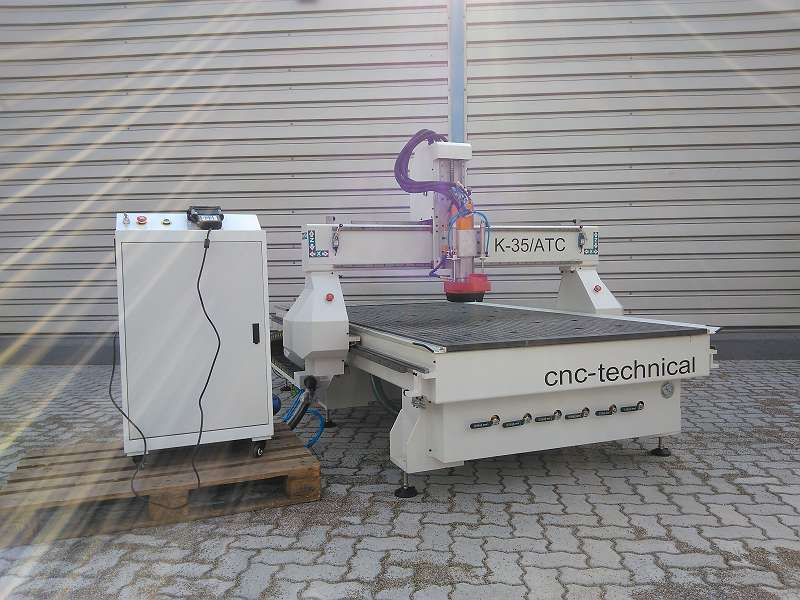

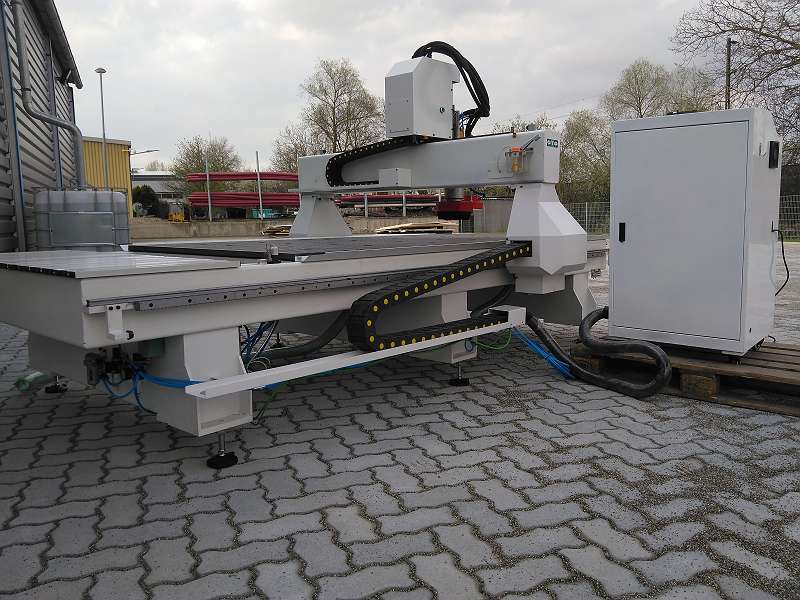

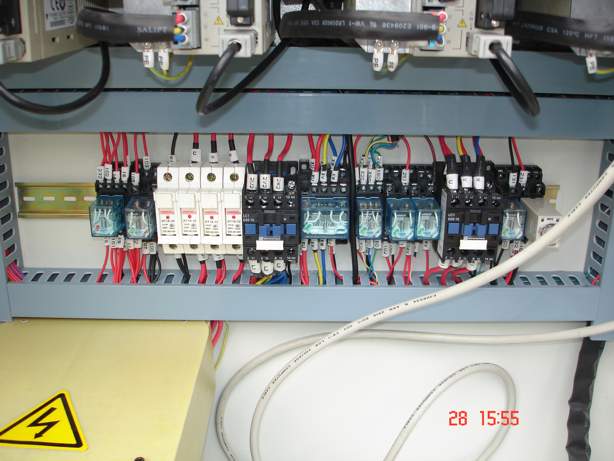

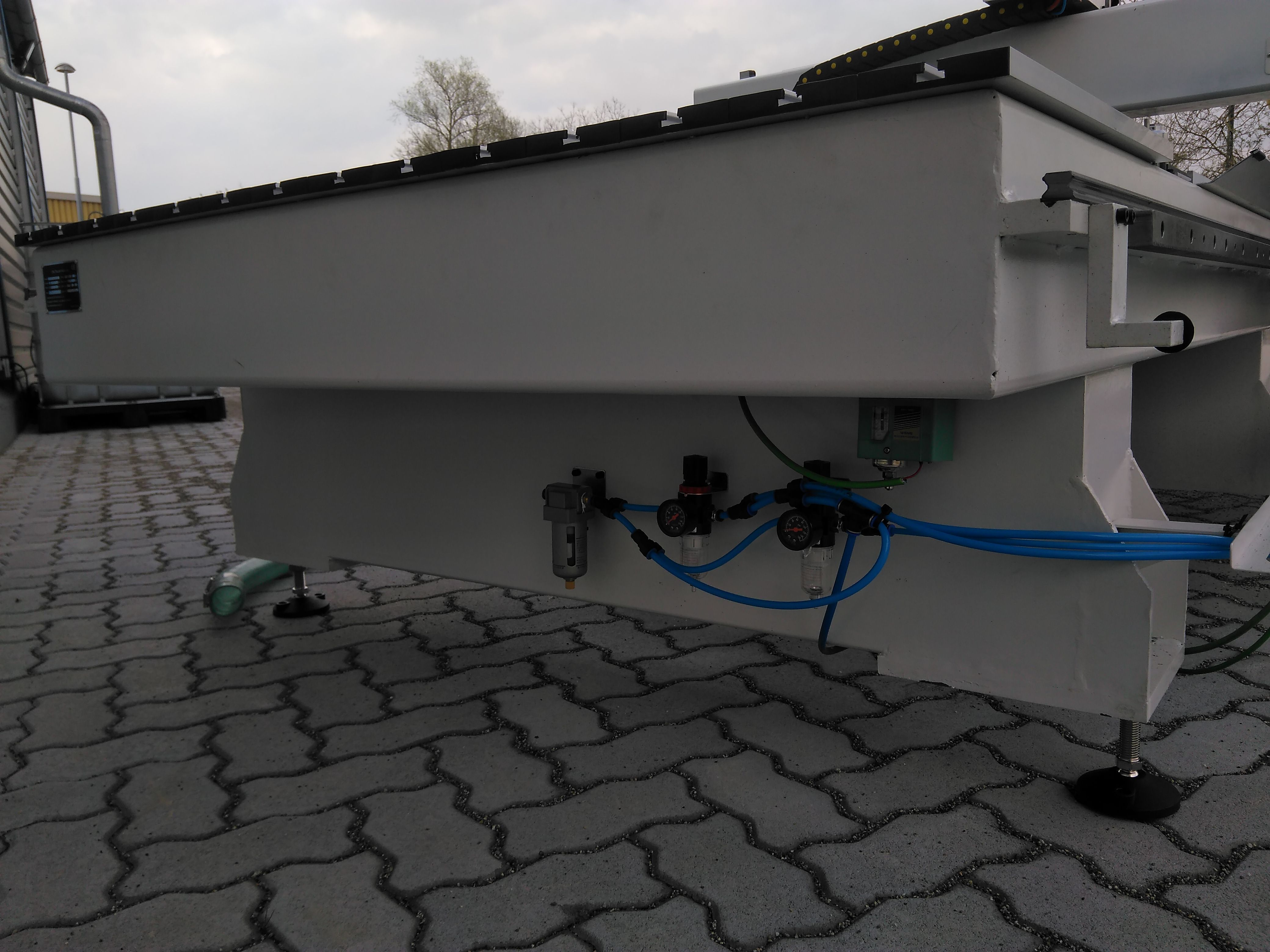

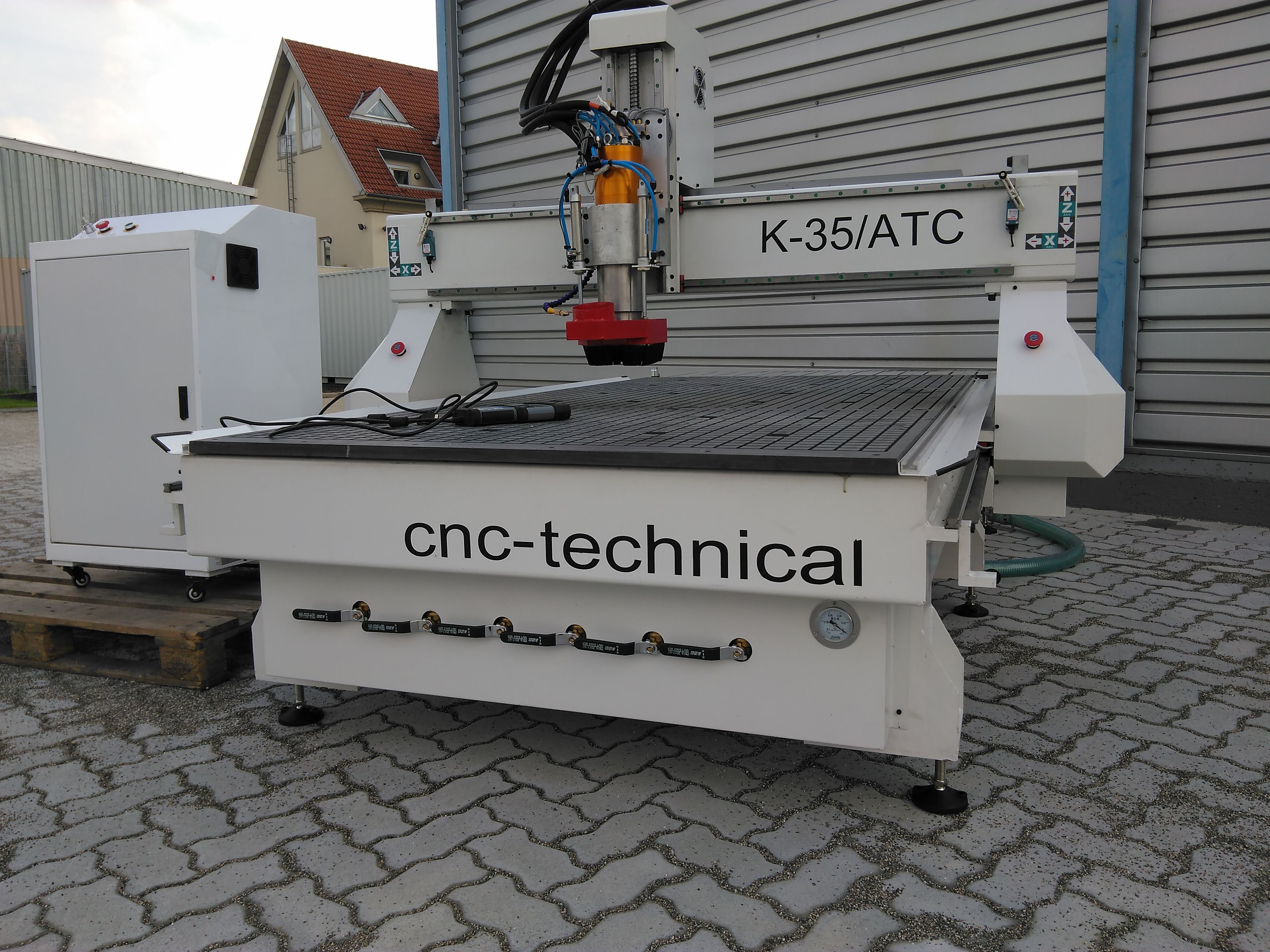

Bild zeigt ATC/K-35 Servo gesteuert mit DSP

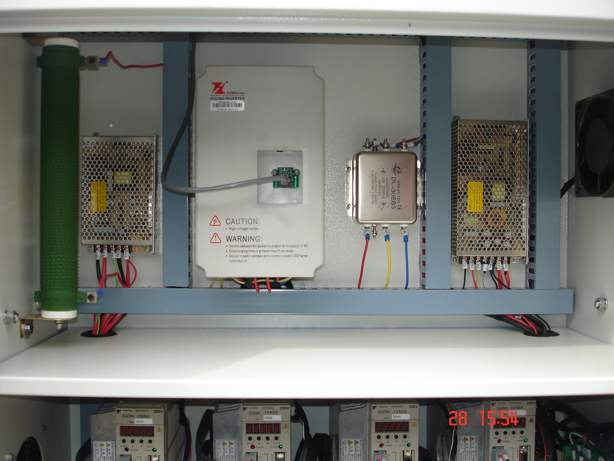

Bild zeigt ATC/K-35 Servo gesteuert mit DSP

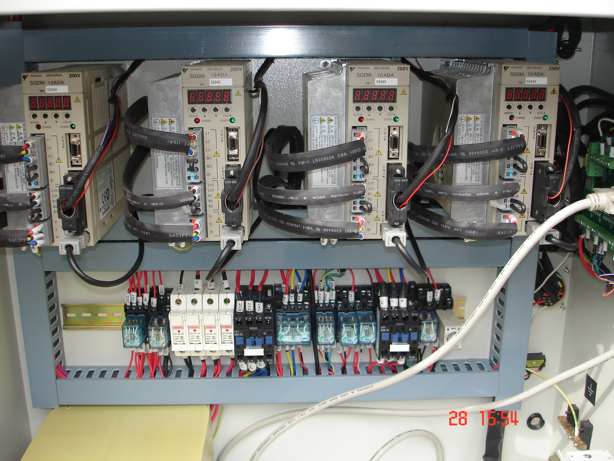

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

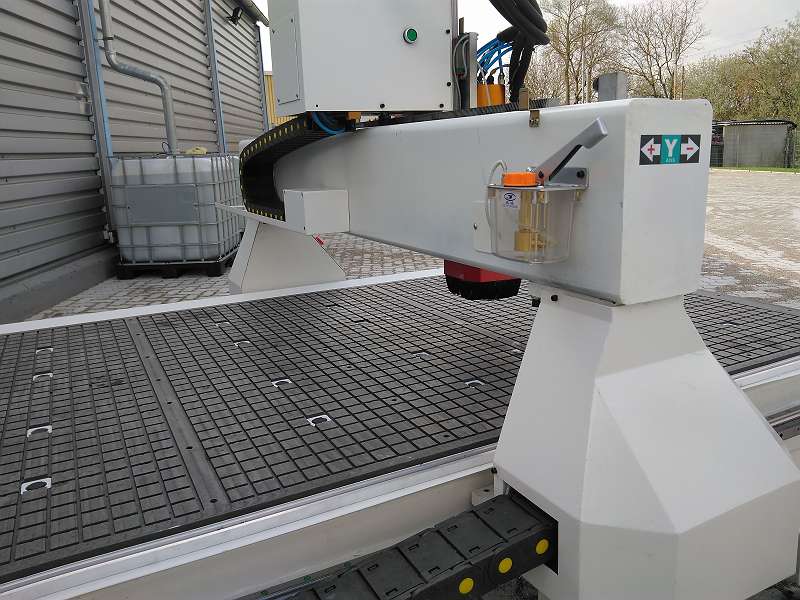

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

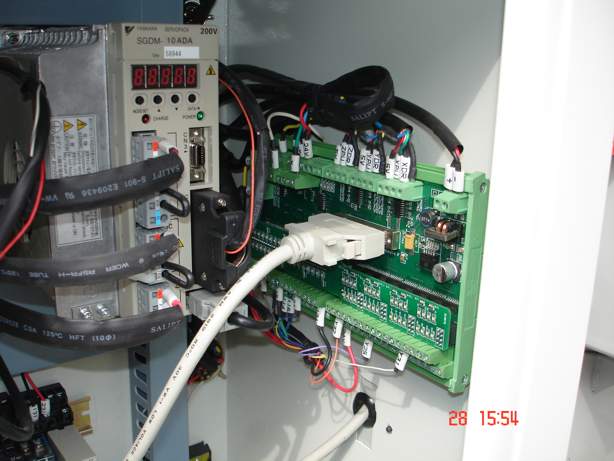

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

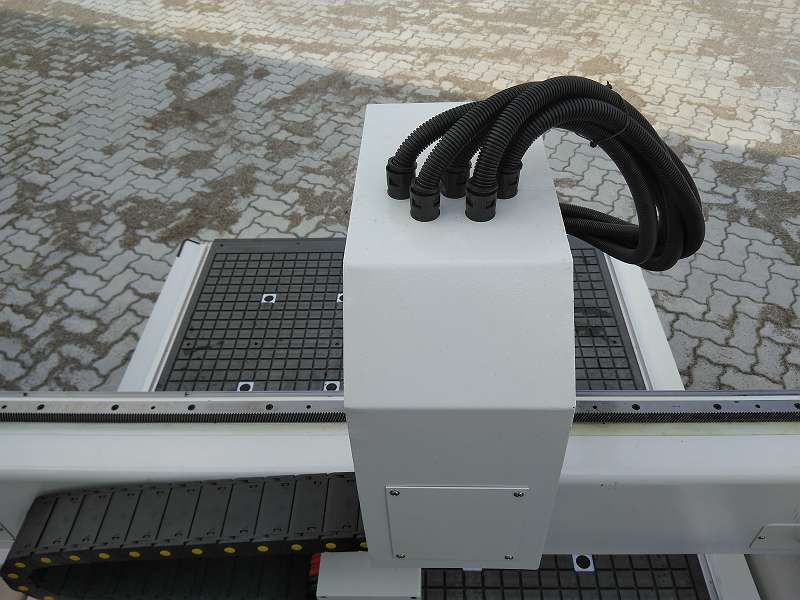

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

  Bild zeigt ATC/K-35 Servo gesteuert mit DSP

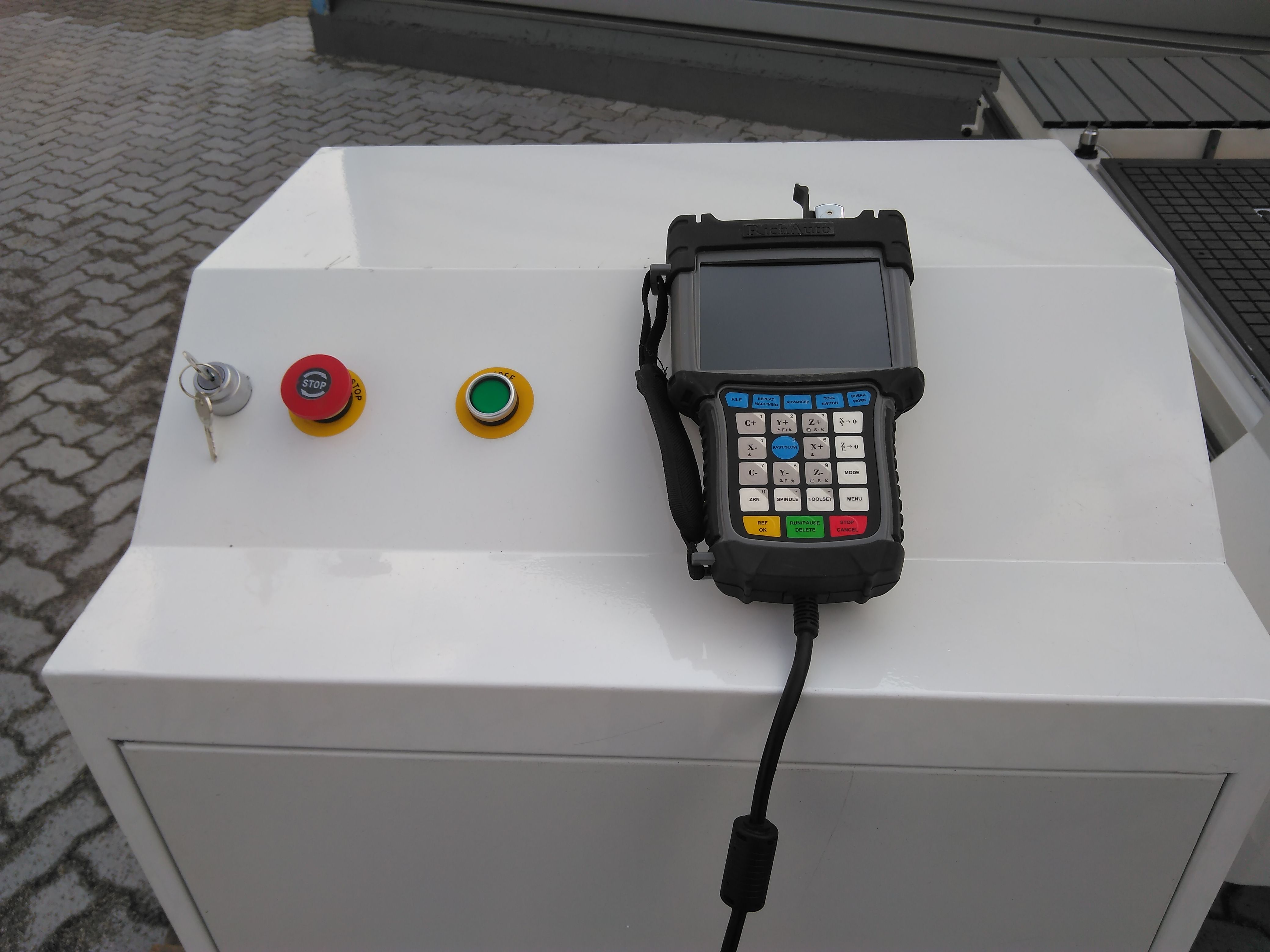

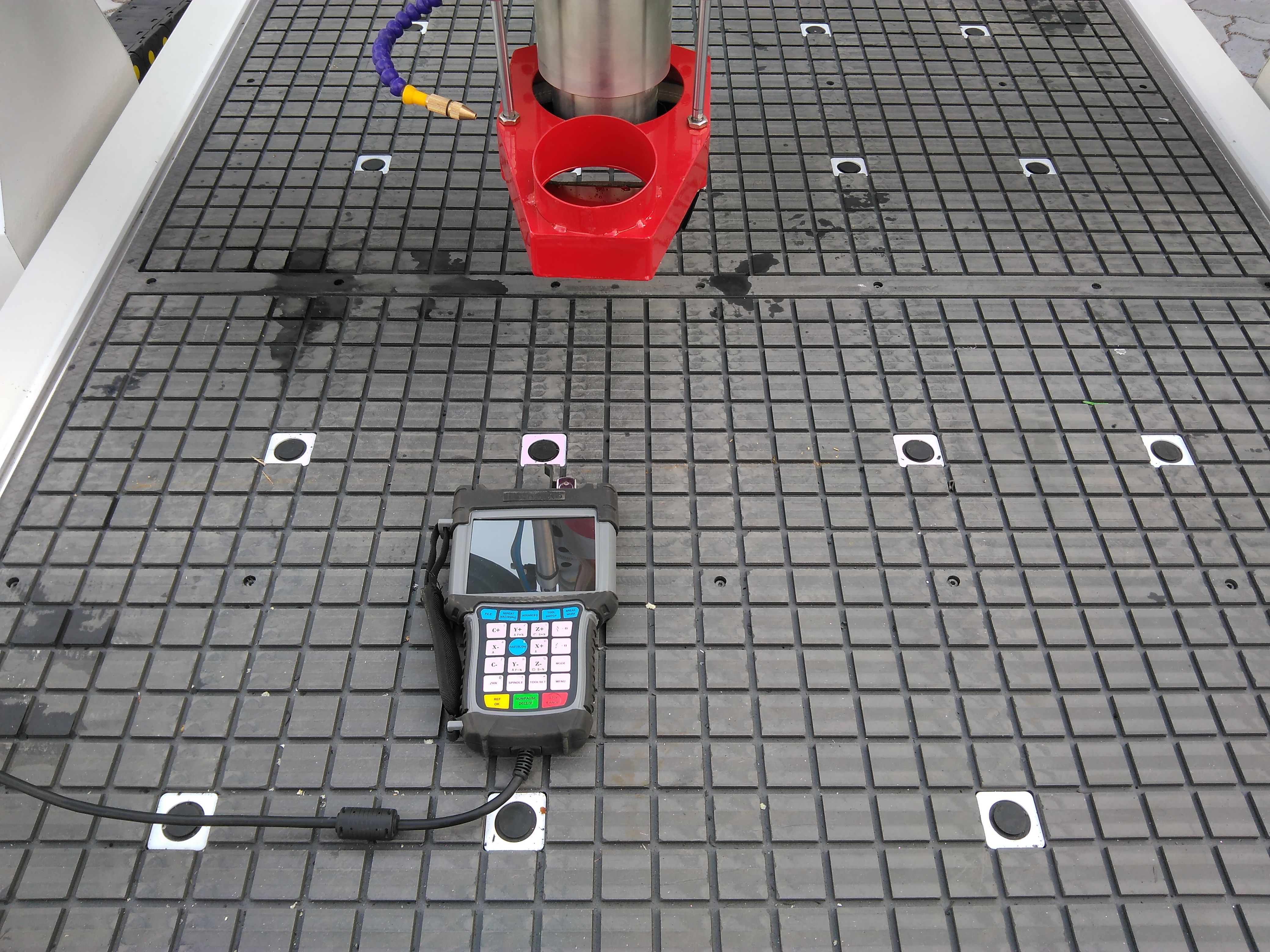

  Bild zeigt DSP




ATC/K-30 Servo Gesteuert mit DSP

1300 x 1800 mm




Verfahrweg

1300 x 1800 mm


    Durchlass

300 mm


    Genauigkeit < 0,02
    Hochfrequenzspindel 3,2 KW ATC Spindel
    Führungen Antrieb X u. Y Achse Linear Zahnstange
    Führungen Antrieb Z Achse Linear Kugelumlauf
    Antrieb Servo Motoren
    Standart HPGL G. code *.PLT *.DXF
    Max. Spindel U/min 18000U/min
    Seuerung Yaskawa / DSP
    Werkzeug Wechsler 8 Fach in Reihe
    Werkzeugaufnahme SK-30 / ER-20
    Max. Arbeitsgeschwindigkeit 60000 mm/min
    Schmierung Zentrale Schmieranlage
    Hochfrequenzspindel Wassergekühlt geschl. Sys.
    Software Bobcad Multil./Deutsch
    Preis Euro 26.990,- incl. MwSt

Kurzbeschreibung

Die ATC/K-30 Servo Maschine verfügt an allen 3 Achsen über induktive Reverenzschalter, sowie Überfahrschalter. Die HF-Spindel wird über Sensoren überwacht. Hitze und Drehzahl, sowie ob sich in der Spindel ein Werkzeug befindet, oder nicht.

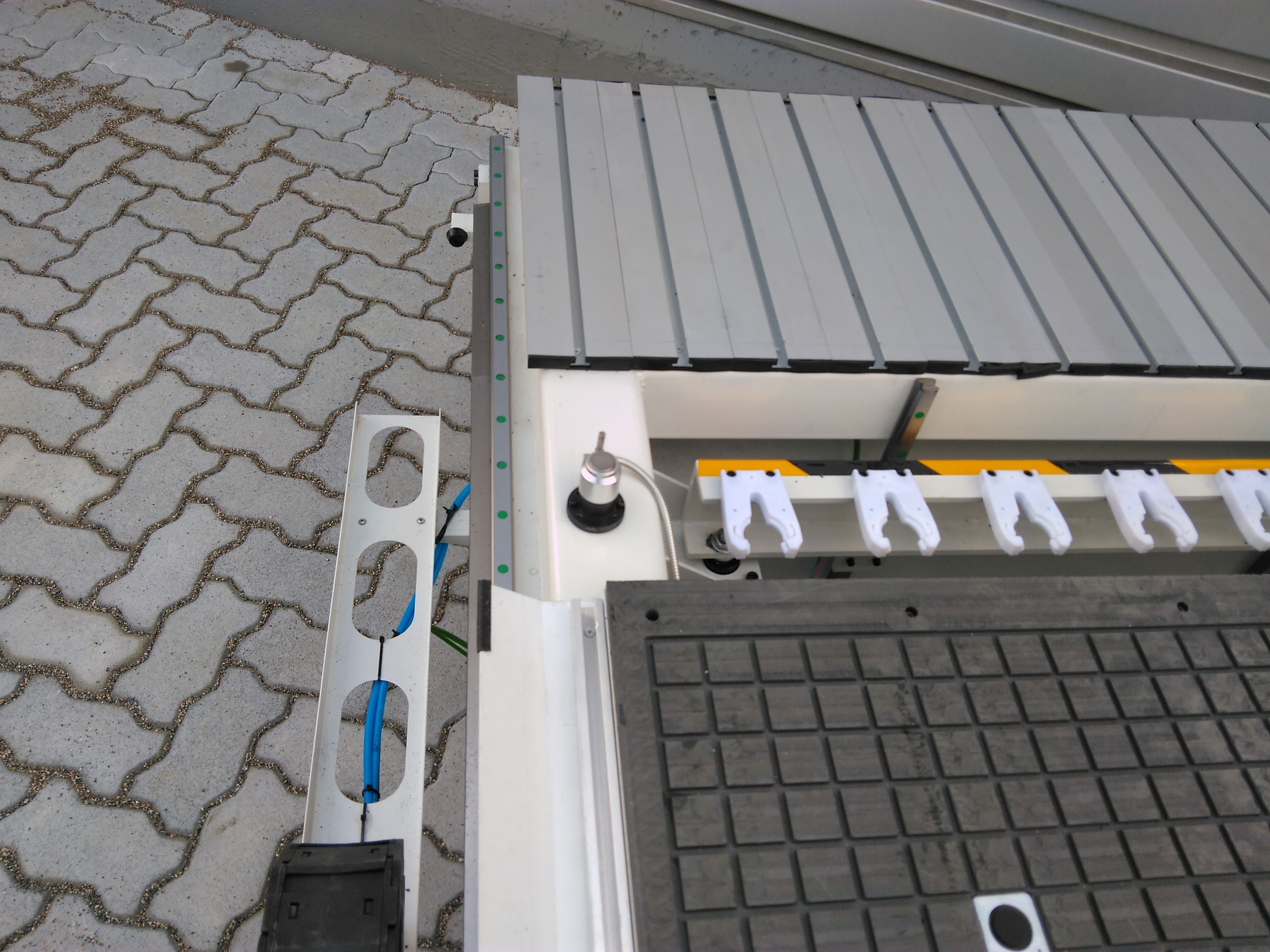

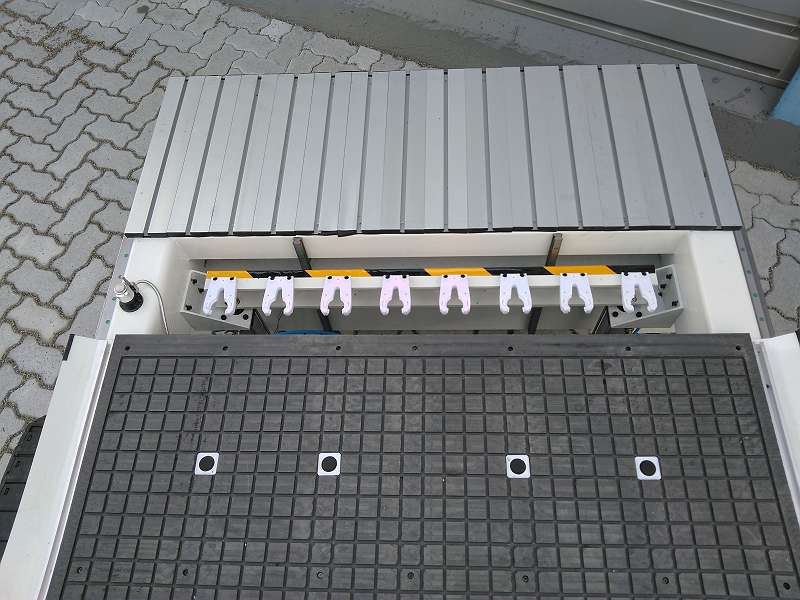

Der Wechslerhalter selbst verfügt ebenso über Sensoren um festzustellen ob er sich gerade oben oder unten befindet. Er wird pneumatisch über 2 Zylinder angetrieben, ebenso wird ständig der Luftdruck über Sensoren überwacht, so dass sichergestellt wird dass ein Werkzeugwechsel mühelos stattfinden kann. Wenn nur ein Sensor die Rückmeldung einer Störung ausgibt, bleibt die Maschine automatisch stehen. Bei jedem Werkzeug- ablegen und oder -aufnehmen fährt die Maschine einen Werkzeug Längenmesser an, um zu prüfen ob es evtl. einen Werkzeugbruch gegeben hat und um bei der Aufnahme eines neuen Werkzeuges die Länge neu zu vermessen.

Dies alles steuern wir über unser bekanntes DSP A-57. Eine neu aufgespielte Software ermöglicht dies jetzt.

Die Maschine ATC/K-30 Servo gibt es in denselben Grössen wie unsere Maschinen der K-Serie. Selbstverständlich bieten wir auch Sondergrössen auf Anfrage.

Sprechen Sie uns einfach an.




Alle Maschinen sind bei Auslieferung voll aufgebaut und von uns getestet. Bei allen Maschinen liefern wir die Software Bobcad Multil./Deutsch mit. Die Maschine ist bei Auslieferung sofort einsetzbar

(ready to work)
